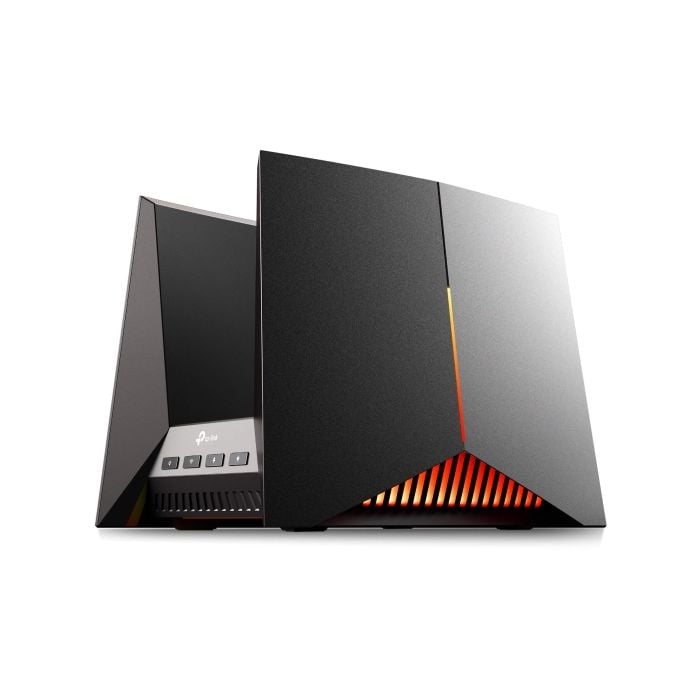

TP-Link Archer GE800 V1 - Draadloze router 4-poorts switch
10GbE, 2.5GbE, Wi-Fi 7 - WAN-poorten: 2 multiband
Navigeren door de galerijafbeeldingen is mogelijk met de linker- en rechterpijltjestoetsen.
Artikelnummer: 8032715
519,75
Incl. 21% BTW
429,55
Excl. 21% BTW
Excl. BTW:
Toevoegen aan
10+ werkdagen
Raalte:
Niet voorradig
Leverancier:
Niet voorradig
Productspecificaties
- Gratis retour bij defect binnen de garantie*
- Particulier minimaal 2Â jaar garantie
- Gratis retour bij defect binnen de garantie*
- Particulier minimaal 2 jaar garantie
Productomschrijving
TP-Link Archer GE800.
Type WAN-aansluiting: RJ-45.
Wifi-band: Tri-band (2,4 GHz / 5 GHz / 6 GHz).
Wifi-standaard: Wi-Fi 7 (802.11be).
WLAN gegevensoverdrachtsnelheid (max): 11520 Mbit/s.
Interfacetype Ethernet LAN: 10 Gigabit Ethernet.
Ethernet LAN, data-overdrachtsnelheden: 10,100,1000,1200,10000 Mbit/s.
Netwerkstandaard: IEEE 802.11a, IEEE 802.11ac, IEEE 802.11ax, IEEE 802.11be, IEEE 802.11n, IEEE 802.1x.
Vezel-optische connector: SFP+.
Ondersteunde beveiligingsalgoritmen: WPA WPA-Enterprise, WPA2, WPA2 Enterprise, WPA3.
Firewall: SPI Firewall
Productspecificaties
Algemeen |
|
|---|---|
| EAN | 4895252502343 |
| Fabrikantcode | ARCHER GE800 |
| Artikelnummer | 8032715 |
| Merk | TP-LINK |
| Link naar fabrikant |
WAN-verbinding |
| Ethernet WAN | Ja |
| DSL WAN | Nee |
| SIM-kaartsleuf | Nee |
| Type WAN-aansluiting | RJ-45 |
Draadloos LAN |
| Wifi-band | Tri-band (2,4 GHz / 5 GHz / 6 GHz) |
| Wifi-standaard | Wi-Fi 7 (802.11be) |
| WLAN gegevensoverdrachtsnelheid (max) | 11520 Mbit/s |
| Wi-Fi-standaarden | Wi-Fi 7 (802.11be) |
| WLAN gegevensoverdrachtsnelheid (eerste band) | 1376 Mbit/s |
| WLAN gegevensoverdrachtsnelheid (tweede band) | 5760 Mbit/s |
| WLAN-gegevensoverdrachtsnelheid (derde band) | 11520 Mbit/s |
Netwerk |
| Ethernet LAN | Ja |
| Interfacetype Ethernet LAN | 10 Gigabit Ethernet |
| Ethernet LAN, data-overdrachtsnelheden | 10,100,1000,1200,10000 |
| Netwerkstandaard | IEEE 802.11be,IEEE 802.1x,IEEE 802.11n,IEEE 802.11a,IEEE 802.11ac,IEEE 802.11ax |
| Port forwarding | Ja |
| Poortactivering | Ja |
| Dynamic DNS (DDNS) | Ja |
| Statische route | Ja |
| Aantal gastnetwerken (5 GHz) | 1 |
| Aantal gastnetwerken (2.4 GHz) | 1 |
| Aantal gastnetwerken (6 GHz) | 1 |
| Ingebouwde ftp-server | Ja |
| Mediaserver | Ja |
Poorten & interfaces |
| Aantal Ethernet LAN (RJ-45)-poorten | 6 |
| USB-poort | Ja |
| Aantal poorten USB 3.2 Gen 1 (3.1 Gen 1) Type A | 1 |
| Vezel-optische connector | SFP+ |
| Aansluiting voor netstroomadapter | Ja |
Beveiliging |
| Ondersteunde beveiligingsalgoritmen | WPA-Enterprise,WPA2-Enterprise,WPA,WPA2,WPA3 |
| Firewall | Ja |
| Firewall | SPI Firewall |
| DMZ support | Ja |
Protocollen |
| DHCP client | Ja |
| Universal Plug and Play ( UPnP ) | Ja |
Design |
| Type product | Router om neer te zetten |
| Kleur van het product | Zwart |
| LED-indicatoren | Stroom, Status, WAN, WLAN |
| Aan/uitschakelaar | Ja |
Antenne |
| Antenne-ontwerp | Intern |
Kenmerken |
| Upgraden van firmware mogelijk | Ja |
Energie |
| Type stroombron | USB |
Eisen aan de omgeving |
| Bedrijfstemperatuur (T-T) | 0 - 40 °C |
| Relatieve vochtigheid in bedrijf (V-V) | 10 - 90 procent |
Gewicht en omvang |
| Breedte | 292 |
| Hoogte | 224 mm |
| Diepte | 207 mm |
Verpakking |
| Type verpakking | Doos |
| Aantal producten inbegrepen | 1 stuk(s) |
